Wave 2.3 |

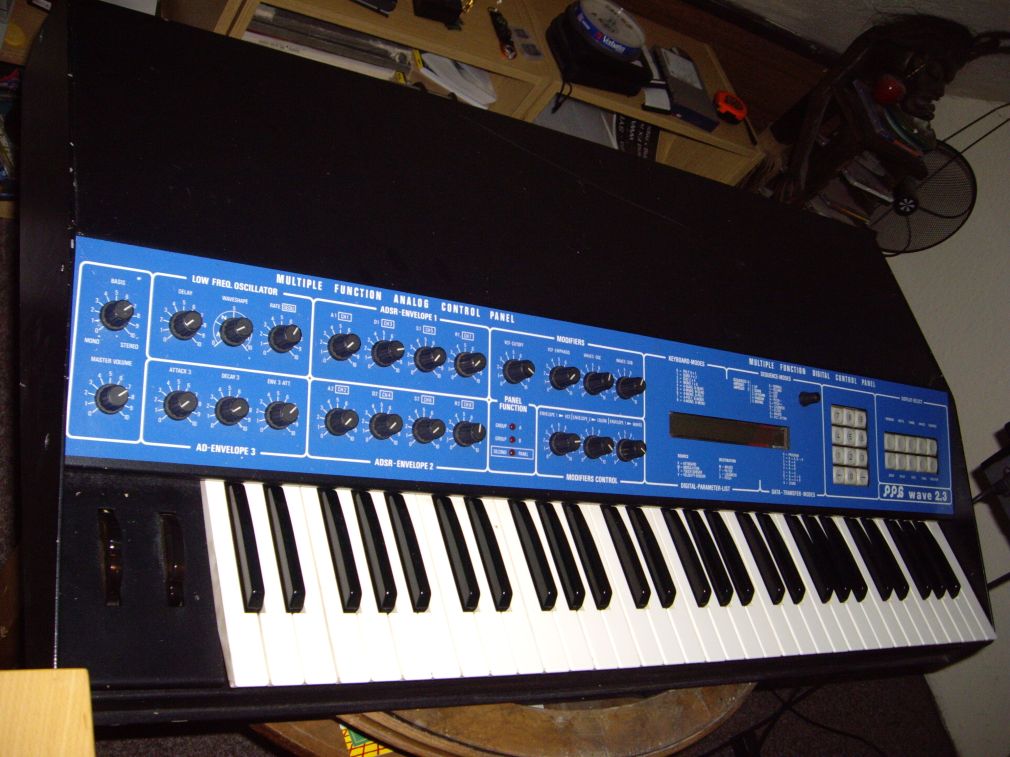

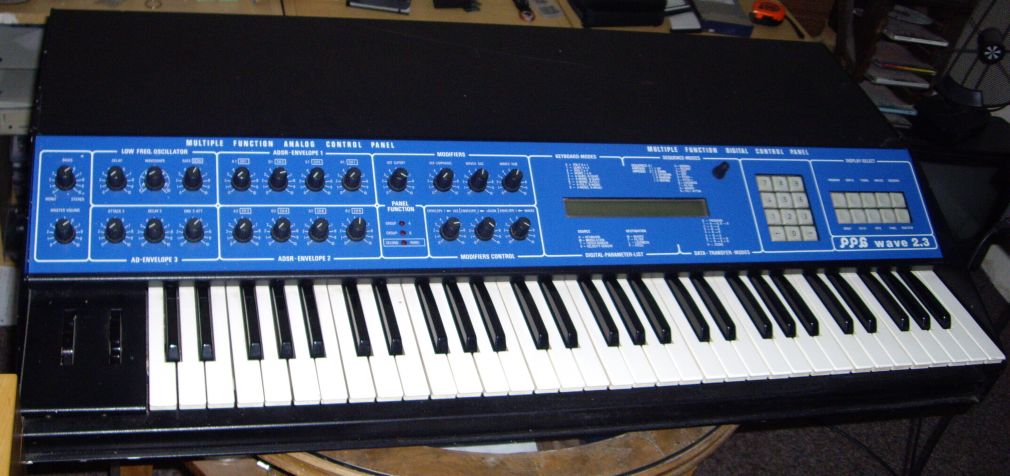

Na podzim roku 2011 jsem koupil nefunkční nástroj PPG 2.3. Byl to můj vysněný kousek a byl jsem hrozně rád, že se mi jeden dostal do rukou. |
|
|
zvuky
od PPG |
|
Věděl jsem že opravit takto složitý stroj nebude vůbec jednoduché a počítal jsem samozřejmě s nejhorším, ale důležité je odhodlání které mi nechybělo a za každou cenu jsem si říkal že to musím opravit. |
|
|
*jiné nástroje na požádání! |
|
Nástroj po zapnutí normálně fungoval v operačním režimu ale z výstupu se ozýval pouze pískot a jakési podivnosti. Potom ještě přeskakovaly hodnoty v analog panelu a nástroj byl bez presetů.
|
|
|
|
|
Přeskakování hodnot panelu se mi podařilo opravit vcelku rychle, byl tam ulomený hrot konektoru, vcelku elementární věc. Poté jsem se rozhodl vrátil PPG presety, ovšem cassete interface nefungoval.
|
|
|
|
|
Vygooglil jsem že virtual music nabízí do PPG operační systém V8.3 který umí mimo jiné nahrát presety do PPG přes MIDI, neváhal jsem a objednal. Po vložení čipů s novým OS jsem nástroji vrátil presety, avšak z výstupu stále pískot a podivnosti, klaviatura hrála pár tónu jinak vůbec neladila a chovalo se to chaoticky.
|
|
|
|
|
|
|
|
|
|
|

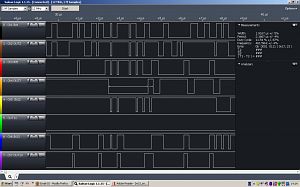

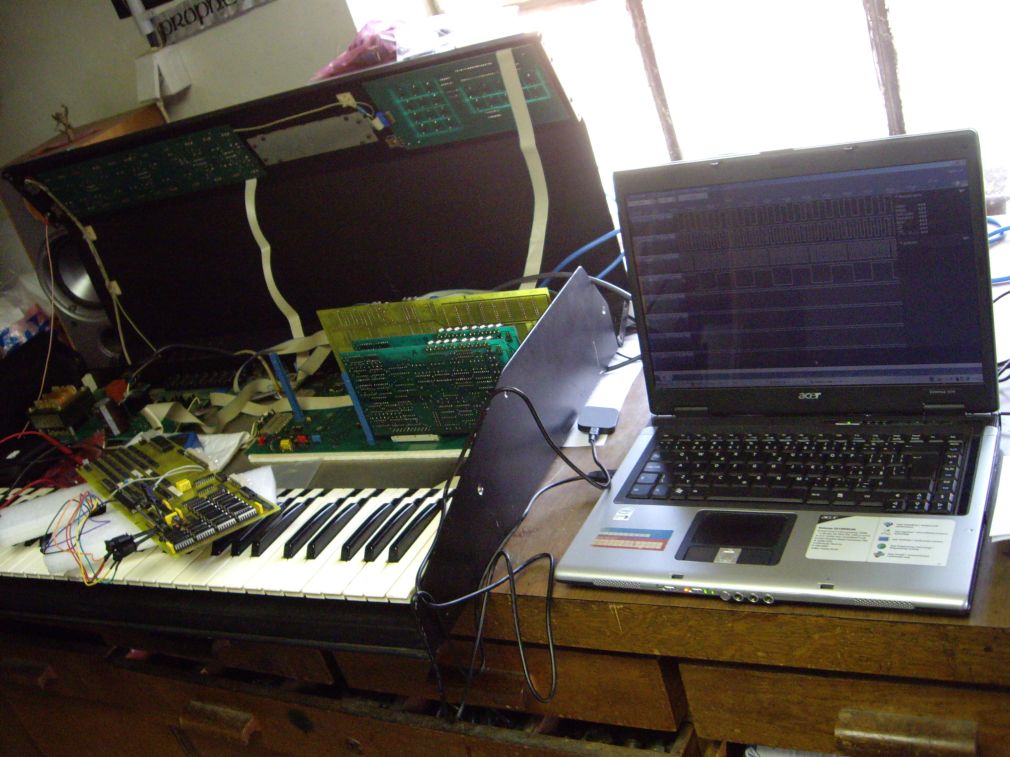

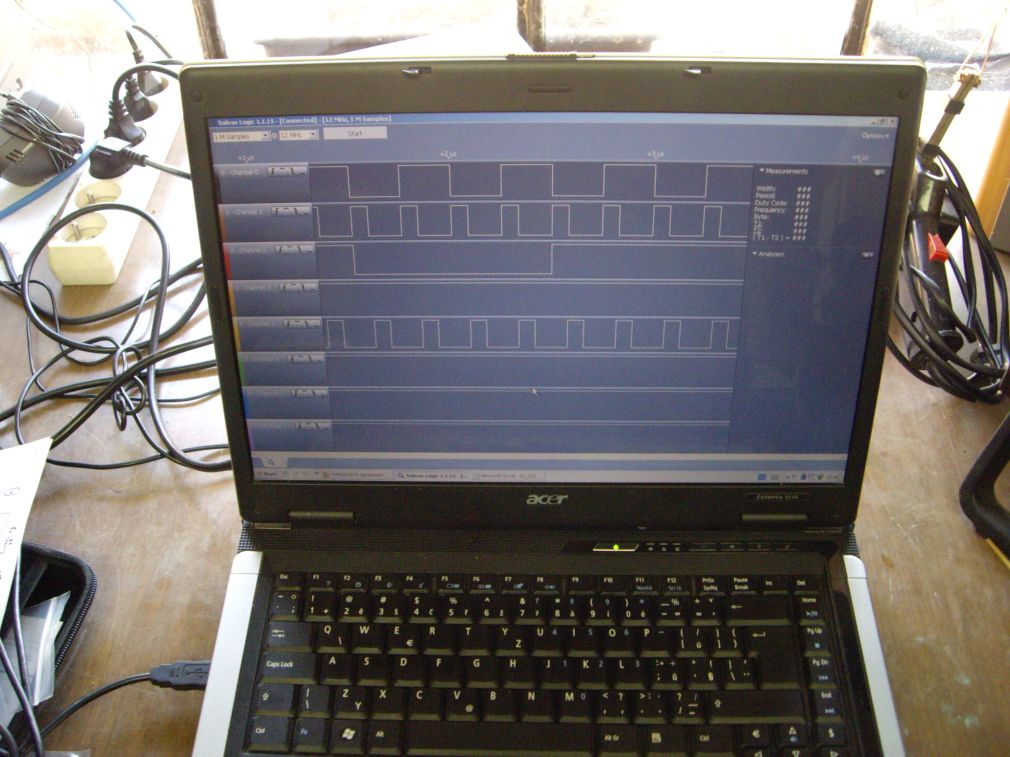

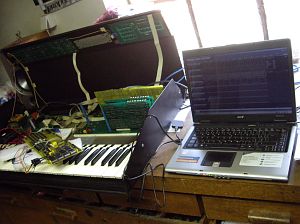

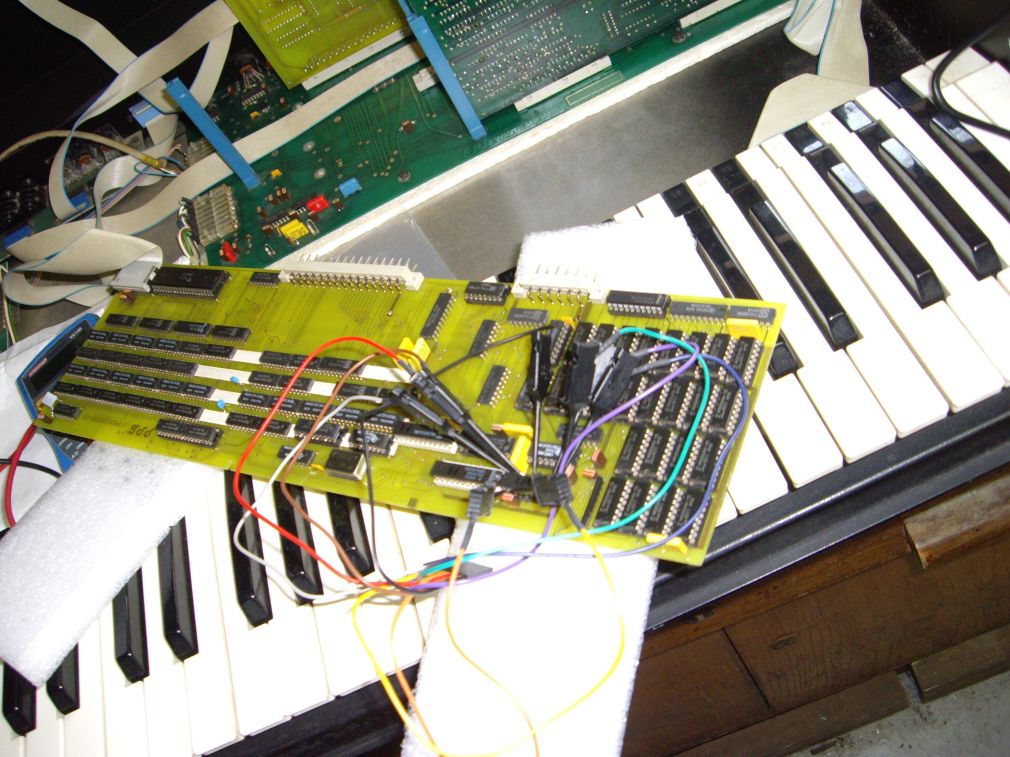

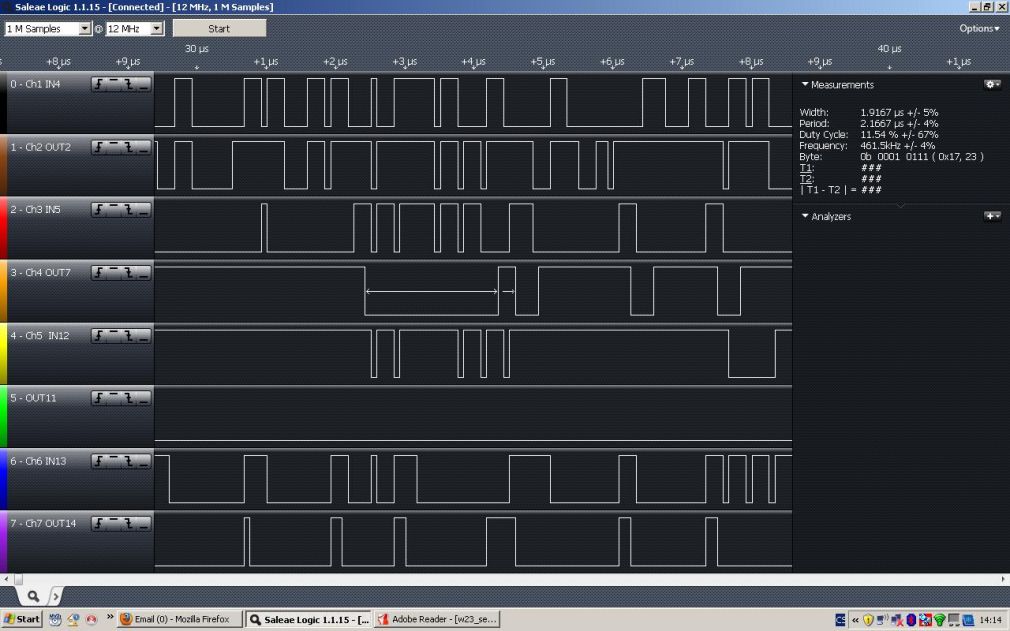

Po dlouhém bádání u shémat, shánění PAL kódů, objednávání PAL logických řad z ebay, složitého programování atd. jsem zjistil závadu v 74LS379 (viz. obrázek). Je to flip-flop obod typu D a při měření logickým analyzérem jsem objevil u osmi LS379 pět špatných s chybějícími daty na výstupu. LS379 stojí pár korun v GMku, ale přijít na ně mi trvalo půl roku. |
|
|
|
|
|
|
|
